Vib Pro HD

两个大品牌。 一个智能盒子。 完全控制。

当英洛瓦和美国Seismic Source公司联手打造下一代可控震源控制器时,我们为采集队提供了一种新的操作模式。

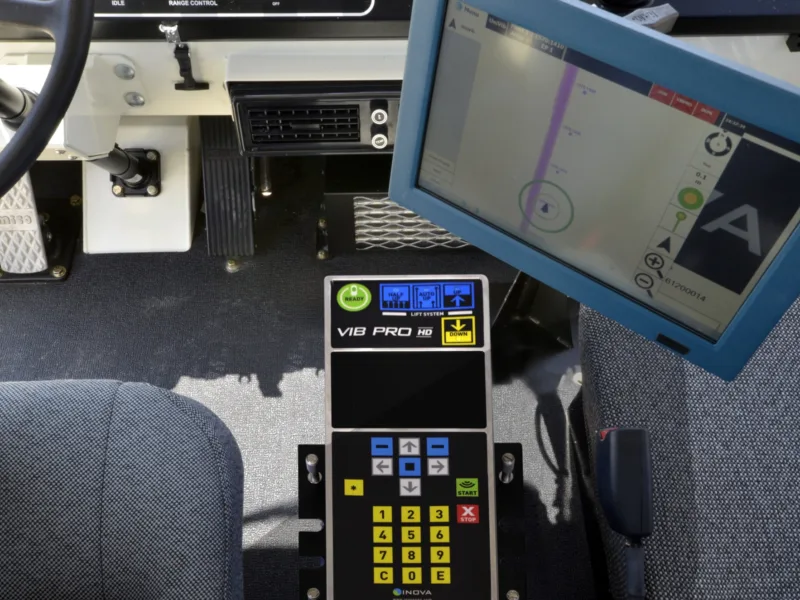

全新VIB Pro HD是一款全新设计的硬件研发产品,将Seismic Source 的直观按钮、大显示屏和紧凑外壳等深受用户喜爱的功能与英洛瓦的智能和获得专利的谐波失真减少(HDR)、高频控制和低频限制(LFL)技术相结合。全新VIB Pro HD还可与模拟和数字无线电相兼容,提高您在任何环境下与震源组通信的能力。


  • 内置WiFi、远程可编程扫描和下载PSS数据

  • 改进的控制分辨率和力值精度

  • 编码器和解码器功能

  • 环境敏感区的低表面力模式

  • VSS和PSS集成数据管理和存储(可通过USB或以太网访问)

英洛瓦的优势

用“无用输入,无用输出”这句话来表述可控震源操作最恰当不过了。如果希望震源特征保持特定的振幅和相位,则需要控制可控震源传输能量的方式,并管理扫描期间引入的谐波失真。

可控震源控制器应至少将线性扫描保持在稳定的相位和振幅范围内,以便地球物理学家有更足够的信心确认记录振幅的变化就是地质导数。Vib Pro HD不仅实现了这种一致性,而且还提供了实时谐波失真过滤的专利技术,从而改善了震源特征并减少了同步扫描过程中的交叉污染。

此外,我们还应用了一种新算法,以确保可控震源在频谱的低端和高端保持在 +/- 10 度的相位范围内。传统的可控震源控制器可以支持约120Hz的频率上限,并且在较低的频率范围(2-3hz)内相位失真可以超过30-40度。这些限制使得捕获宽频数据以反演工作流变得困难。

遗憾的是,相位失真在处理过程中几乎不可能消除,并且数据中会出现随机的时间偏移。英洛瓦的控制器专利技术有助于可控震源在<1~400Hz*的频率扫描期间提供一致的能量。

产品亮点:

  • 低频限制(LFL) 控制器TM在可控震源的物理限制范围内通过短锥度执行强力低频线性扫描

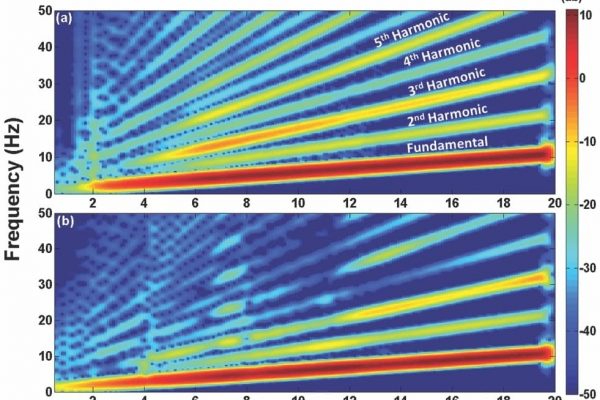

  • 获得专利的谐波失真减少(HDR) 控制器TM可实时削弱谐波能量,并在每次扫描时产生更多基本力,失真更低
  • 高频 控制器TM技术将可控震源稳定性和扫描一致性提高到120Hz以上。

Clarity and Control. Perfectly in Sync.

The combination of INOVA vibrators and Vib Pro HD helps crews deliver impeccable data quality while reducing vibrator fatigue.

Vib Pro HD ensures sweeps stay within phase and frequency, and are delivering the appropriate force without overdriving the vibrator. The new design is easier to operate on account of the large buttons and displays, and programming and data transfer can occur via WiFi, ethernet or USB. Best of all, Vib Pro HD supports a wide-variety of sweeps including high-productivity, simultaneous and independent shooting methods.

  • Includes patented Low Frequency Limit (LFL) and Harmonic Distortion Reduction (HDR) technologies
  • Integrated VSS and PSS data management and storage
  • Units can be programmed as an encoder or decoder
  • Can control up to 32 fleets as an encoder

iX1

Quantum无线传感器网络由英洛瓦的iX1软件提供动力。iX1是一种可以简化野外操作流程,并大大降低主/从混合程序的低效性的地震采集操作系统。它将震源控制和扩展管理集成到一个综合视图中,供观测员使用。它还可以通过G3i HD和Quantum或Hawk的协同工作,为基于节点和电缆的混合操作提供单一命令和实施控制。最棒的是,iX1控制台提供节点数据下载、转录和管理模块。一个平台就能搞定一切。

Learn More

Vib Pro HD技术规格书

Download

电压输入: 9 Vdc –36 Vdc
*频率范围: <1 Hz~400 Hz(UNIVIB, UV2)<1 Hz~250 Hz(AHV-IV)
定时同步: 本地GPS或模拟无线电讯息
开始时间精度: ±20微秒
GPS: 仅通过9针接口连接器进行外部连接
扫描次数: 32
