iX1®️

一个中心。一个系统。一个数据集。

iX1是英洛瓦地震采集系统中包含的指挥控制智能平台。iX1是一款直观的软件,充当地震项目可视性和管理的中心枢纽,支持可视化、质量控制、数据管理、报告和分析。

运行优势

对地震队来说,对观测人员进行多个软件包培训,并通过主/从系统创建和管理混合排列一直是一个棘手的问题。为了帮助承包商获得更高的可视性、控制力和效率,我们为所有系统创建了一个通用软件平台,以帮助地震队掌握整个操作的状态和进度,提高效率并减少主/从系统中的频繁错误。

通过在单个用户界面下提供多个模块,地震队可以轻松监控和管理各种任务,包括震源质量控制、地震处理、转录数据处理(用于节点操作)和综合勘探操作


IX1亮点:

  • 通用模拟芯片组和数据记录格式
  • 通用零相位滤波器、前置放大器增益和高截止滤波器
  • 与GPS 8mSec边界的精确t-zero匹配
  • 每个SPS输出文件涵盖两个系统
  • 单片机和排列质量控制软件
iX1概览

iX1概览

IX1软件通常在系统中的两台主机上运行:地震 处理模块(SPM)和转录数据处理模块(TPM)。SPM上的iX1采集 软件是系统的指挥控制中心,具有独特的质量控制和操作功能,旨在最大限度地提高生产率并进行高质量的地震勘探。在TPM上执行的iX1转录软件可以高效地从节点站 下载数据、重新排序和生成文件以创建检波点和炮点 道集、根据客户要求输出数据、混合系统数据整合和 物探数据质量控制。


操作管理系统

操作管理系统

地震处理模块(SPM)上运行的iX1采集软件用 于指挥和控制已部署的台站,无论是电缆台站、节点台站或混合 排列台站。此外,iX1软件包括用于炸药可控震源、标准可控震源和高生产率可控震源(HPV)的 所有类型震源生产的 集成震源控制软件,以及由许可选项定义的 滑动扫描、DS3和DS4方法。


震源质量控制模块

震源质量控制模块

iX1的震源质量控制模块使用PSS和PFS数据中包含的信息生成 生产统计数据和用户友好的可视化生产质控报告。程序自动切换模式 ,显示可控震源操作PSS数据和炸药震源生产PFS数据 生产。该功能极大地简化了可控震源/炸药震源混合操作过程,并允许 通过一个屏幕管理两种类型的生产。

转录数据处理模块

转录数据处理模块

iX1转录软件是一个完整的数据存档和QC计算机软件,与iX1系统一起 用于混合电缆/节点操作或纯节点系统。TPM硬件包括一个 可配置的RAID阵列。RAID阵列由用于数据 存储的固态驱动器(SSD)和硬盘驱动器(HDD)、eSATA以及用于将数据 写入传输介质的高速USB接口组成。 转录 软件提供详细的报告功能,包括跟踪和恢复统计数据、目录数据管理、数据关联和物探质量控制能力。TPM计算机通过高速 线缆连接器 连接到加载到定制下载架中的节点站台,实现快速 数据下载。

超轻

Ultra-lite 系统非常适合小通道数 Hawk 或 Quantum 项目。 Ultra-lite 系统提供执行采集和/或转录功能的能力。 Quantum 系统与 16 个单元的便携式下载架配对以执行电池和数据下载。

精简版

lite 系统非常适合中等通道数的 G3i HD、Hawk 或 Quantum 项目。 对于 Quantum,计算机系统与 16 个单元的便携式下载架配对以执行电池和数据下载。

标准

标准系统适用于高通道数 G3i HD、Hawk 或 Quantum 项目。 由 Acquisition 和 Transcription 硬件组成,执行接收器管理、源采集和节点数据下载等采集功能。

大容量

高容量系统推荐用于需要超高生产力的 G3i 高清项目的高通道数超级工作人员。

iX1功能


地震作业管理系统 可控震源和脉冲震源配置、控制、QC和监测 的软硬件元素。
下载和数据管理系统 节点数据下载、转录、系统 配置、可控震源数据关联、质量控制、勘探、布设和回收各个方面的软硬件元素。
iX1映射模块 用于定义2D 或 3D地震勘探的参数,包括震源/接收器坐标 和放炮模板。参数可从SEGP1、SPS或PRJ文件导入,并指定为 子项目。
数据质量控制模块 分析实时跟踪的 RMS 信号、噪声、SNR 和相邻轨迹的相关性。结果显示为色 彩丰富的像素信息。彩色部分表示用户指定的传递失败标准,阴影部分表示信 号振幅水平。通过使用该模块,观测人员可以快速、可靠地对数千个 接收点进行质量控制。
震源质量控制模块 使用PSS和PFS数据中包含的信息生成生产统计数据和 用户友好的可视化生产质控报告。

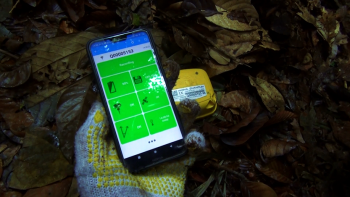

野外作业工具 X1野外软件在专为野外作业设计的坚固耐用的便携式计算机上运行 操作。该软件具有野外作业工具与iX1系统之间的数据同步 功能。此外,Android操作系统设备还配备了一个用户友好的质量控制应用程序
